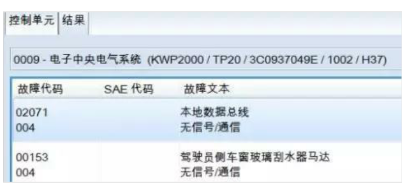

檢查分析：關閉發動機蓋，接通點火開關，操作雨刷器開關，發現兩側雨刷沒有任何反映。接下來使用車輛診斷儀VAS6150C檢測車輛中所有控制單元的故障，發現09電子中央電器系統存在2個故障碼，02071含義為：本地數據總線無信號/通信、00153含義為：駕駛員側車窗玻璃刮水器馬達無信號/通信，如圖1所示。
圖1：電子中央電氣系統
接下來對該車的雨刷器控制系統的工作原理做簡單介紹，該款途安的雨刷器控制系統是通過CAN數據線及LIN數據線共同工作完成的。操作雨刷器開關，開關給轉向柱控制單元J527一個信號，信號通過舒適系統CAN總線傳送到電子中央電氣系統控制單元J519，J519再通過LIN數據線將信號傳送到左側雨刷器控制單元J400。雨刷器開關無論在點動檔、間歇檔、慢檔及快檔，檔位傳遞的信號是通過一根LIN數據線傳遞的。
LIN數據線是指局部互聯網絡，它是在有限的區域/系統內傳遞數據信號，如：該案例中的雨刷器控制系統；還有車窗升降器的控制系統、空調系統的鼓風機或電機、雨量/光線傳感器及天窗系統等等。LIN數據線是一種單線系統，是一種子控制器（或副控制器），既然是子控制器或副控制器，那么就會有總控制器或主控制器。該案例中的主控制器是電子中央電氣系統控制單元，電子中央電氣系統控制單元通過CAN數據線與其它CAN控制器連接，這樣數據就能從一個控制單元傳遞到另外一個控制單元，再傳遞到LIN數據線。在有些地方主控制器會要求LIN子控制器反饋信息，如：雨量/光線傳感器。

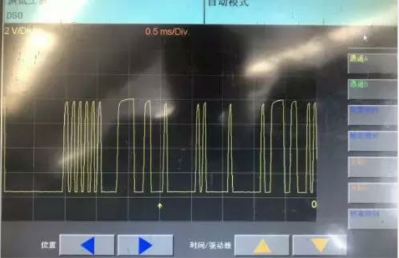

驅動系統CAN數據線的傳送速度每秒500kb、舒適系統CAN數據線的傳送速度是每秒100kb，LIN數據線的傳送速度是每秒20kb。LIN數據線上的波形電壓分為隱性電壓及顯性電壓。隱性電壓：如果沒有數據發送到LIN數據線上或發送到LIN數據線上的數據為隱性比特，那么LIN數據線上的電壓約為12V（起動發動機后約為14V））；顯性電壓：為了將顯性比特發送到LIN數據線上，發送控制器將LIN數據線接地，電壓為0V，如圖2所示。
顯現電平
圖2：LIN數據線上的波形
通過了解該車型雨刷器系統的工作過程及J519控制單元的故障碼含義，初步分析造成該故障的原因可能是J519到駕駛員側雨刷器控制單元之間LIN數據線存在斷路、對地短路及對正極短路，駕駛員側雨刷器的供電及接地存在故障或駕駛員側雨刷器本身存在故障。

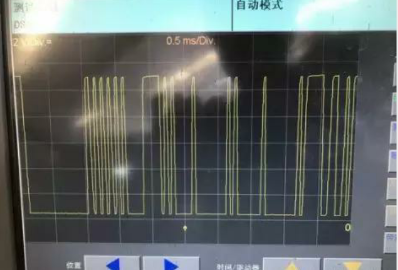

經過查看電路圖得知，該車左側雨刷器的供電是T4/1號針腳，接地是T4/2號針腳，接通點火開關，測量T4/1與T4/2針腳之間的電壓約為12V，表明供電及接地正常。測量左側雨刷器的LIN數據線波形，發現波形不正常，電壓約為8V，如圖3所示。拔下左側雨刷器電機的插頭，再次測量LIN數據線的波形，發現波形電壓約為12V，如圖4所示。表明故障出現在左側雨刷器內部。
故障排除：更換左側雨刷器。
圖3：出現故障的LIN數據線波形
圖4：拔掉插頭后的LIN線波形
