車型生產年份：上海大眾途觀，2015年
發動機型號：EA888
發動機排量：1.8T
行駛里程：41253KM
故障描述

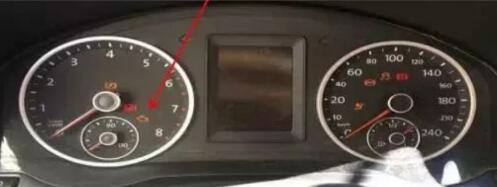

客戶晚上忘記關點火開關，并且音響系統在工作狀態，導致第二天蓄電池沒電，蓄電池重新充滿電后，起動馬達轉速正常，但發動機無法起動，儀表亮起發動機、剎車、氣囊、方向機等故障燈。
故障診斷
根據故障描述，連接PS90解碼器，發現全車系統無法進入，解碼器顯示無通信，檢查數據診斷接口16針腳接頭線路，16號端子為常通電源#30，1號端子為點火開關電源#15， 4號、5號端子為搭鐵#31，14號端子為CANL低線，6號端子為CANH高線。
經檢查發現，電源跟搭鐵線路正常，14號跟6號線端子兩條高低數據總線無電壓，正常高低數據總線在不工作狀態下是2.5V。數據總線檢查沒有斷路。
進一步檢查了發動機油電路，發現發動機保險絲燃油泵正常 工作，但點火線圈和噴油嘴均沒有工作，發動機控制單元沒有控制輸出，可以發現數據總線無通訊，導致發動機無法起動，各種控制單元點亮故障燈。
數據通訊是由網關控制單元控制，進一步檢查網關控制單元線路，進入PS90維修資料選項電路圖，檢查網關控制單元電源保險絲，（發動機倉保險盒SB15號保險正常），檢查網關控制單元搭鐵和線路正常。
示波器檢測出網絡通訊波形CAN高低線為0V，為了論證網關控制單元到底有沒有故障，把這個網關控制單元換到同一款車上測試，發現一切正常，說明網關控制單元沒有故障。
進一步分析故障原因：數據診斷接口網絡無通訊，網關控制單元又無故障，依據儀表故障燈點亮，發現全部都是驅動總線的控制單元，懷疑是驅動總線上的某個控制單元內部故障，導致數據總線無通訊，為了論證，依次撥了方向機、剎車、氣囊、發動機、儀表控制單元的插頭，發現儀表控制單元撥掉后，數據總線診斷接口可以通訊，到此可以確定就是儀表控制單元內部故障導致。
排除故障
拆開儀表臺的小飾板，更換儀表控制單元，并重新編碼、設定、匹配，起動發動機驗證一切正常。故障排除完畢。
總結
此車故障難點在于，為什么蓄電池放電后，會導致網關控制單元無通訊，發動機無法起動，按正常情況下不應該這樣，這是極為特殊的故障。
按邏輯來看，儀表控制單元內部故障，為什么會導致連數據診斷接口都沒有通訊電壓，因?yàn)閿?shù)據診斷接口通訊線路是網關控制單元單獨的，理論上是不會這樣的，但儀表控制單元內部故障導致高低總線在儀表內部都短接到地，這個現象確實少見。
經了解，此款車型蓄電池沒電后，有時會導致儀表控制單元內部損壞，所以這輛車的故障不屬于正常范疇內，是儀表控制單元的缺陷，所以各位技師對待此款車型需要格外注意。
