基本原理與安裝位置識別
在發動機的空氣濾清器和節氣門體之間放置一發熱體和一個溫度傳感器，空氣流經發熱體時會帶走熱量，使得發熱體變冷，發熱體上流過的空氣量越多，被帶走的熱量也越多，溫度傳感器感應到溫度的變化并將這一變化送給發動機控制單元，發動機控制單元根據溫度變化計算出空氣流量。熱線式空氣流量計就是根據這一原理制成的。

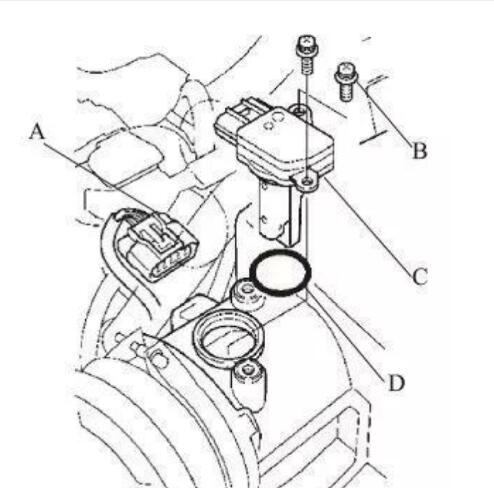

空氣流量傳感器安裝位置
A—傳感器插接器；
B—緊固螺栓；
C—空氣流量傳感器；
D—O形圈
熱線式空氣流量傳感器根據其電熱體放置的位置不同，可分為主流式（熱線電阻安裝在主進氣道中）和旁通式（熱線電阻安裝在旁通氣道中）兩種。
熱線式空氣流量傳感器的電熱體是鉑絲。熱線主流式空氣流量傳感器的結構如下圖所示。
空氣流量計內有一個暴露在進氣氣流中的加熱式鉑絲。通過向鉑絲施加規定的電流，ECM即可將其加熱到指定的溫度。進氣氣流可冷卻鉑熱絲和內部熱敏電阻，從而改變它們的電阻值。為保持穩定的電流值，ECM改變施加到鉑絲和內部熱敏電阻的電壓。電壓值與通過傳感器的空氣流量成比例，并且ECM會利用該值來計算進氣量。

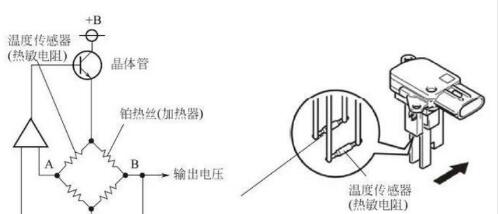

鉑熱絲和溫度傳感器形成橋式電路，并且通過控制晶體管，使A和B之間的壓差保持相等來維持預定溫度。
為防止熱線粘有沉積物而影響傳感器的測量精度，熱線主流式空氣流量傳感器設有自潔功能，即在每次發動機熄火后約5s，發動機ECU使熱線通過較大的電流脈沖（約1s），使熱線迅速升溫至1000℃左右，以便燒掉熱線上的沉積物。

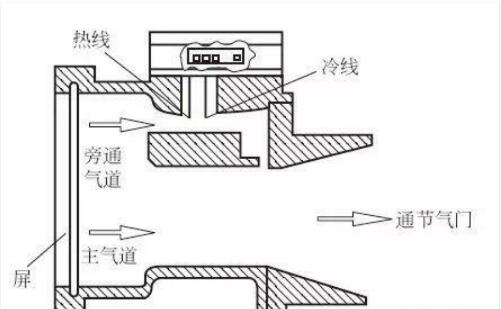

熱線旁通式空氣流量傳感器的結構如下圖所示。
旁通測量方式的熱線空氣流量計與主流測量方式不同的是，前者將白金熱線和溫度補償電阻用鉑線纏繞在線管上制成。熱線式空氣流量計的熱線因長時間暴露在空氣中會造成空氣中的雜質依附在熱線上，需增加一自潔功能。當點火開關從打開到關閉位置時，ECU會給空氣流量計一個自潔信號，使熱線溫度瞬間升高到1000℃，使依附在熱線上的雜質被燒掉。因熱線旁通式空氣流量計上的白金熱線纏繞在陶瓷繞線管中，并沒有暴露在空氣中，所以，就不需要自潔功能。傳感器殼體兩端設置有與進氣道相連接的圓形連接接頭，空氣入口和出口都設有防止傳感器受到機械損傷的防護網。傳感器入口與空氣濾清器一端的進氣管相連，出口與節氣門的一端相連。
典型電路連接

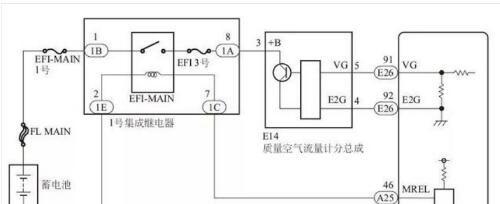

豐田凱美瑞1ZR-FE、2ZR-FE、5AR-FE發動機采用了熱線式空氣流量計，5AR-FE發動機空氣流量計電路連接如下圖所示。
傳感器3#端子為1號繼電器提供的12V工作電源，傳感器4#端子、5#端子為信號輸出端，分別連接發動機控制單元E26#端子的92#端子和91#端子。

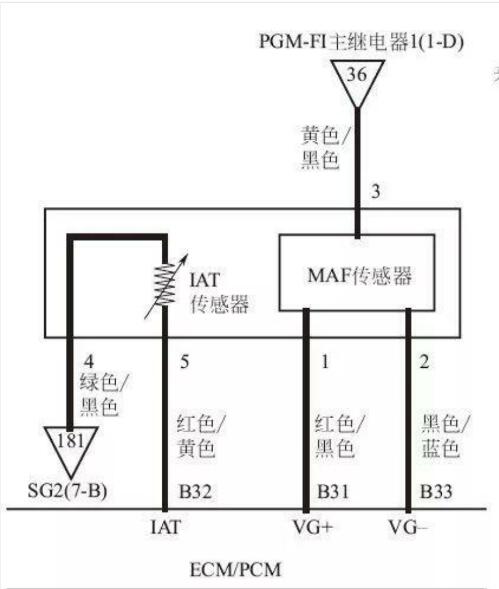

本田雅閣車系空氣流量計電路連接如下圖所示。傳感器3#端子來自主繼電器的12V工作電源，傳感器1#端子、2#端子為傳感器信號輸出端，5#端子為進氣溫度傳感器信號輸出端。
日產車系空氣流量傳感器檢測

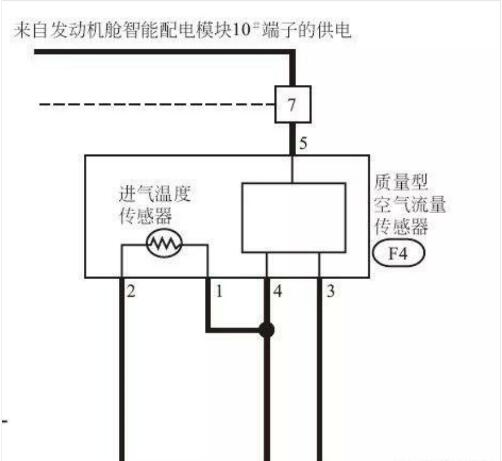

傳感器電壓檢測，以日產天籟車系為例。電路連接如下圖所示。
① 將點火開關轉至OFF位置。
② 斷開空氣流量傳感器線束插頭，再重新查號。
③ 啟動發動機并暖機到正常工作溫度。

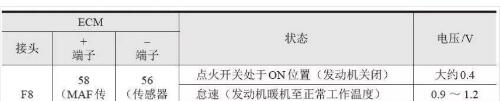

④ 按下表所示檢查ECM線束插頭端子之間的電壓。
發動機轉速升高到4000r/min，傳感器電壓應線性上升。
豐田凱美瑞車系空氣流量傳感器檢測
① 傳感器供電檢測

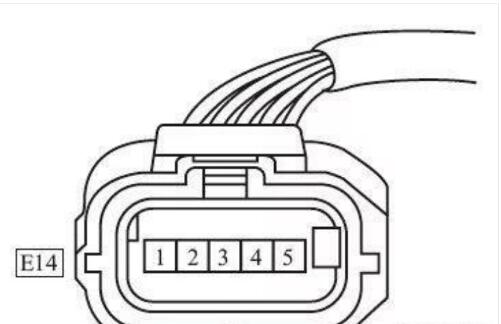

關閉點火開關，斷開空氣流量傳感器插頭，傳感器插頭如下圖所示。打開點火開關，使用萬用表直流電壓擋測量傳感器插頭E14的3#端子和搭鐵之間的電壓應為11～14V。否則檢測傳感器3#端子與1號繼電器之間的線束。
② 傳感器線束檢查（傳感器3#端子～1號繼電器之間）
關閉點火開關，斷開空氣流量傳感器插頭，再從發動機室繼電器盒和接線盒總成上拆下1號集成繼電器，用萬用表測量1號繼電器1A插頭8#端子和傳感器插頭E14的3#端子電阻應小于1Ω。再用萬用表千歐擋檢測傳感器插頭E14的3#端子或1號繼電器插頭1A的8#端子與車身接地之間的電阻，應為10kΩ或更大。如下表所示。
③ 傳感器線束檢查（傳感器～發動機控制單元）
關閉點火開關，斷開空氣流量傳感器和發動機ECU端子，根據下表所示檢測線束及搭鐵之間的電阻。檢查結果如不符合，則修理或更換線束。
④ 空氣流量傳感器單體檢測

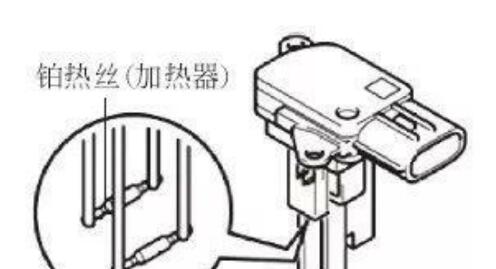

拆下空氣流量傳感器總成，目視檢查質量空氣流量計分總成的鉑熱絲（加熱器）上是否有異物。如有異物則更換傳感器總成。

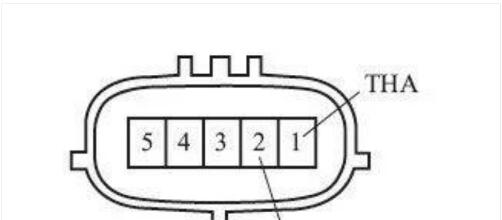

檢查內置于空氣流量傳感器中的進氣溫度傳感器電阻。插頭E14的1#端子為進氣溫度傳感器信號輸出端，2#端子為接地端，如下圖所示，檢查結果如下表所示。如果結果不符合規定，則更換質量空氣流量計分總成。
