一輛2016年產混動版榮威E550，車 架號為L(zhǎng)SJW26765G*******，搭載1.5l VTI-tech 發動機和EDU智能電驅動單元 2擋混動變速器，行駛里程為64 475km。 客戶反映該車電驅動模式下高速行駛時儀 表上的故障點亮(圖1)，并顯示混動系統故 障，同時車輛行駛速度被限制在20km/h左 右,踩油門沒有任何響應。
連接診斷儀混動系統內存有C2離合 器打滑的故障代碼。

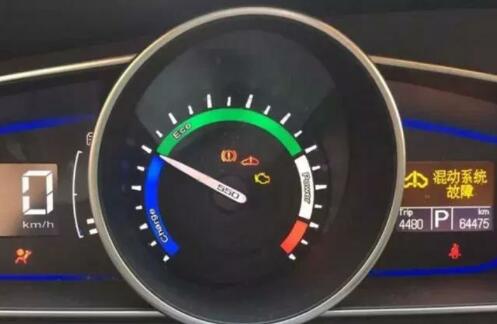

圖1 儀表臺上的故障燈點亮
2
故障診斷與排除
由于是混合動力車型，診斷之前，有 必要先簡單了解一下榮威E550的混合動力 系統(圖2)。
榮威E550混合動力系統由發動機、ISG 電機、TM電機三個動力源組成。發動機和電 機的最大綜合功率200PS(147kW)，最大綜合 扭矩587Nm。HCU/TCU通過對EDU和發動 機的智能控制，根據動力需要能在純電、串 聯、并聯及換擋之間進行無縫切換，確保在任 何復雜的工況下都能實現理想的駕乘感受。
而EDU智能電驅動單元(圖3)則主 要由TM電機(牽引電機主要作用為輸出 動力)、ISG電機(集成啟動發電機主要 作用是啟動發動機和給動力電池充電， 極端情況下也作為輔助動力輸出)、C1 離合器(屬于常開離合器與發動機連接和 ISG電機搭配工作)、C2離合器(屬于常 閉離合器配合TM電機工作)、平衡軸式 的齒輪組提供了2個齒輪速比及一個主 減速比、液壓控制模塊(控制離合器的結 合分離和EDU的擋位選擇)組成。
純電模式下TM電機通過C2離合器將 動力傳遞至輸入軸，再經由同步器嚙合的 擋位將動力通過差速器傳遞到車輪，當車 速達到40~60km/h時，HCU/TCU將TM電 機限扭輸出，通過控制液壓模塊將C2離合 器分離，并迅速地控制撥叉進行換擋，換 擋結束后釋放C2離合器并恢復TM電機的 動力輸出。

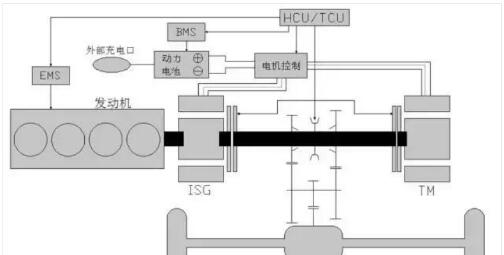

圖2 榮威E550混合動力系統工作示意圖

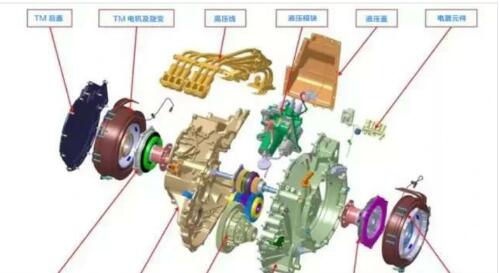

圖3 EDU智能電驅動單元的結構
通過對上述內容的了解，能引起C2離合 器打滑的故障原因主要有：C2離合器本身打 滑；相關轉速傳感器故障；液壓控制模塊故 障；HCU/TCU控制單元故障。
為此我們進行了試車，并調取了相關的 轉速數據(圖4)。
清除故障碼后試車發現，該車只要是升 到2擋，大油門TM電機轉速就會不正常的升 高，但輸出的轉速并沒有變化，而且在車內 能明顯感覺到電機空轉的聲音，此時的擋位 又在2擋嚙合，出現異常時也沒有機械類的 異響，因此排除了齒輪和同步器的故障。
故障出現時，感官和電腦上調取的數 據也能對應起來，所以認為控制單元的故 障概率也不大。綜合分析認為：齒輪部件 HCU/TCU和傳感器出現故障的可能性都 被排除了，該車故障可能是離合器本身或 液壓控制模塊工作不正常造成的。
為了找到故障點，筆者將液壓控制模 塊人為斷電，并將擋位鎖在2擋后試車， 發現故障依舊，于是將故障點鎖定在了 C2離合器本身。
由于混動車型維修保養時必須將車輛 的高壓系統斷電，更換C2離合器摩擦片 及壓盤的操作步驟如下：
1.關閉點火鑰匙，并靜置5min以上；
2.斷開發動機艙內蓄電池的負極；
3.斷開手動維修開關后，等待5min 左右方可進行維修作業，該車的手動維修 開關為橙黃色(圖5)，安裝在右后車輪的 底盤處；
4.拆開TM電機的后蓋，更換C2離合 器的摩擦片及壓盤。
完全恢復后試車，一切正常，至此該 車故障被徹底排除。

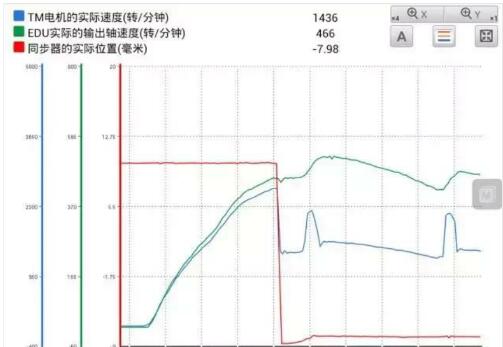

圖4 試車過程調取的相關轉速數據

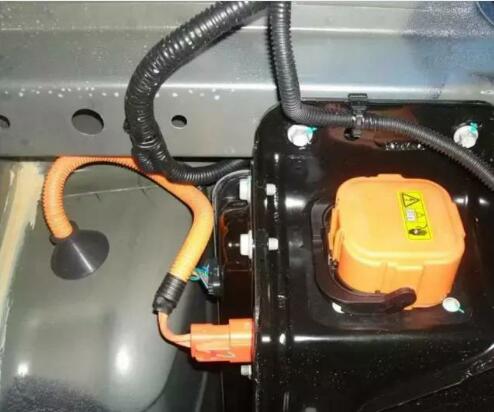

圖5 橙黃色手動維修開關
（空間有限，大圖聯系小編哦）
3
維修小結
該變速器的結構較為簡單，控制過程 稍加理解就能對類似的故障做出比較準確 的分析和判斷。
由于混合動力車型帶有高壓系統，需 要經過相關的電工培訓并獲得資格證書者 才允許維修此類車型。另外，維修過程中 要嚴格遵守廠家的操作要求。
由于排放要求越來越嚴苛，越來越 多的車廠都在開發、生產和銷售新能源車 型，這對汽車維修行業從業人員的理論基 礎和安全操作又提出新的要求。
4
點評
作為新能源汽車的一種，插電式混合動力汽車在社會上已經具備一定的保有量，但對于大部分維修技術人員來 講，還是比較新的課題。無論是對于其工作原理的了解，還是檢測、維修的基本方法，絕大多數人還屬于門外漢。
通過本案例可以看出，在排除這類車型故障方面，也存在分析不足、原理解析不夠透徹的問題。 從該車型的電力、機械耦合方式看，屬于比較簡單的一種，控制方式也不復雜。作者對故障原因的基本分析也是正確的，但對于故障 數據圖的分析，則做的不夠好。最主要的是欠缺了對圖片中異常數據的分析，如果單純?nèi)Τ鲇袉栴}的部分，而沒有做出準確分析說明的話， 讓人很難理解。
首先是TM電機的實際轉速與EDU實際輸出的轉速之間的關系，作者沒有說明，就導致無法進一步深入分析。這里，我們按照作者圖 片中顯示的圖形的速比，按照1:6.5進行分析，2擋時按1:3進行分析。 比如，在1擋時，TM電機的實際轉速與EDU實際的輸出轉速偏差不大，這說明，C2離合器沒有明顯打滑現象。掛入2擋時，EDU實際 的輸出轉速上升不明顯，但此時可以看到TM電機的轉速已經有所降低。其中有兩處出現異常上升點，分別在866:28以及866:44附近，此時 TM電機速度達到2 100r/min左右，但EDU實際輸出轉速上升幅度不大(大概在470r/min左右)，此時的速比大概為1：4.7左右，超出了2擋的 速比(1:3)。這個位置應該就是電腦檢測到的打滑點，因此，電控單元判斷出現了C2離合器打滑的故障，點亮故障燈，儀表臺提示混合動力系 統故障，同時，抑制電機功率的輸出，導致車輛只能以恒定車速運行。
其實這才是對這個故障的完整分析，希望作者以后學會利用檢測數據，利用學習到的知識，從原理上做出準確的分析判斷，這樣就可 以快速找到故障原因。
另外，比較遺憾的是作者沒有將更換C2后正常工作的數據流呈現出來，否則，兩者對比之下，會更容易發現故障形成的原因。
本篇故障案例還是比較有代表性，值得廣大技術人員學習、借鑒。
