故障現象
一輛2 0 1 2 款雪佛蘭邁銳寶1 . 6 T 自動擋， 搭載L L U 發動機， 行駛了 65 000km，該車因交通事故大修發動 機后出現了啟動困難故障，即使發動機 啟動了，也會出現加速無力、油耗增加的 現象。
2
故障診斷與排除
接車后試車，發現該車?yán)滠噯訒r(shí)， 需要啟動電機運轉較長時間才能啟動。連 接診斷儀器GDS2，在發動機控制單元內 儲存有兩個故障碼(圖1)：P0340-進氣凸 輪軸位置傳感器電路；P0170-燃油修正 系統貧化。
根據故障碼的含義，我們又讀取了 發動機控制模塊中的凸輪軸位置執行器 數據，如圖2所示。在發動怠速工況下， 凸輪軸位置激活計數器顯示0計數，凸輪 軸位置傳感器顯示轉數為0。這說明凸輪 軸位置傳感器沒有給發動機控制模塊輸 送信號。

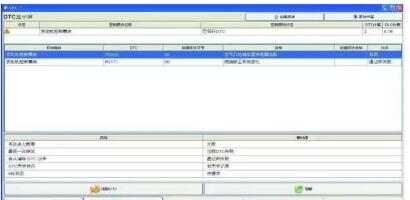

圖1 故障車發動機控制單元內存儲的故障碼

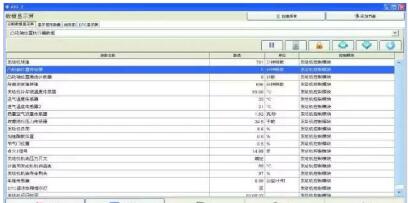

圖2 凸輪軸位置執行器數據
拔下凸輪軸位置傳感器插頭，如圖3 所示，點火開關置于“ON”位，用萬用 表電壓擋測量插頭黃色導線及灰藍導線與 搭鐵之間的電壓，測量值為5.01V，再測 量黑綠導線與搭鐵之間電壓為0。通過測 量可以排除線路之間存在故障。 我們懷疑凸輪軸位置傳感器(圖4)可 能有問題，于是更換一個新的凸輪軸位置 傳感器。試車，發動機能順利啟動，再讀 取發動機控制單元故障碼，系統只存儲了 一個故障碼P0170-燃油修正系統貧化。
再次讀取怠速工況下發動機控制單元 氧傳感器和空氣流量傳感器數據流，如圖 5、6所示。前氧傳感器數據(0.13V)顯示 混合氣過稀，短期燃油修正為0，長期燃 油修正為26%。質量空氣流量傳感器顯示 1.72g/s，計算的空氣流量顯示2.33g/s。

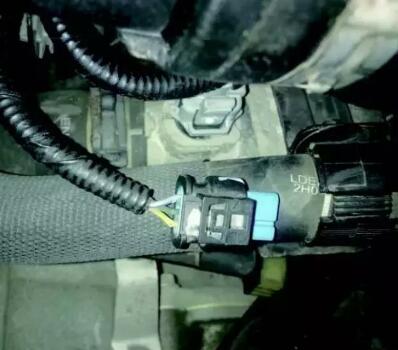

圖3 凸輪軸位置傳感器插頭

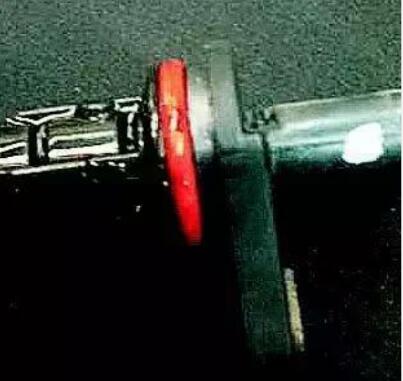

圖4 凸輪軸位置傳感器

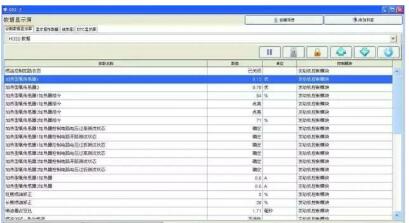

圖5 故障車氧傳感器數據流

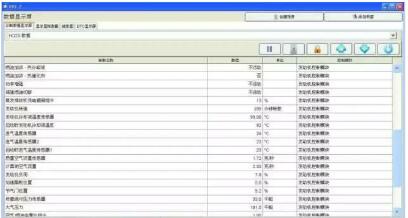

圖6 故障車空氣流量傳感器數據流
通過分析氧傳感器數據流，可以看出該車故障原因很可能是空氣流量傳感器性能下 降或者在空氣流量傳感器后方有漏氣現象?？紤]到該車發動機進行過大修，所以我們懷 疑該車漏氣的可能性比較大。檢查進氣歧管上取真空的軟管：碳罐電磁閥真空管、真空 助力管、油壓調節器真空管。經檢查發現 油壓調節器真空管老化破裂。
更換油壓調節器真空管，清除故障 碼后試車，再次讀取發動機控制單元故 障碼，無故障碼顯示，讀取怠速時氧傳 感器數據流，如圖7所示。短期燃油修 正為-1%，長期燃油修正為0。質量空 氣流量傳感器顯示2.36g/s，計算的空 氣流量顯示2.37g/s。數據正常，故障 被徹底排除。

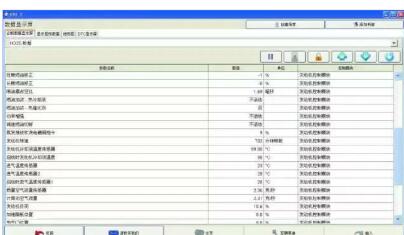

圖7 故障排除后氧傳感器數據流
3
維修小結
凸輪軸位置傳感器也叫同步信號傳 感器，其功能是采集配氣凸輪軸的位置信 號，并輸入ECU，以便ECU識別汽缸1 壓縮上止點，從而進行順序噴油控制、點 火時刻控制和爆燃控制。一旦凸輪軸位置 傳感器損壞就會導致發動機啟動時間過長 或者導致發動機不能啟動故障。
該車可能在大修發動機時更換了 一個副廠凸輪軸位置傳感器。又由 于該車采用空氣流量傳感器計算進氣 量，而油壓調節器安裝在空氣流量傳 感器后方，一旦油壓調節器真空軟管 破裂或脫落就會導致漏氣，而空氣流 量傳感器是計算不到這部分漏氣，從 而使質量空氣流量傳感器顯示數據與 計算的空氣流量顯示數據不相等。在 排除此例故障時，我們充分利用故障 診斷儀器分析該車控制單元數據流， 通過數據流找到故障原因。
