發動機型號：EA211
發動機排量：1.6
行駛里程：35412km
故障描述
車輛熄火以后，轉速表不回位，無法再次啟動車輛。
故障診斷

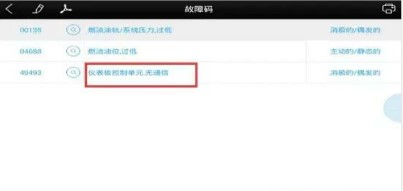

根據故障描述，打開點火開關，儀表不回位，轉速表不回位，連接朗仁PS90進入診斷菜單的自動掃描，發現儀表有個故障代碼：儀表板控制單元無通信
分析可能存在的故障有以下三個：
一.儀表本身有故障；
二.儀表供電或搭鐵線路有故障；
三.儀表數據總線有故障
首選檢查了SC13號保險絲，沒有發現燒斷，拆卸儀表測量搭鐵線，T32/16腳正常，又測量?jī)x表端T32/32腳，顯示為0V，無電壓，隨后用萬用表測量SC13號保險絲輸出腳到儀表ST31/32號腳，線束不通，那么故障很明顯就在這個地方。
排除故障

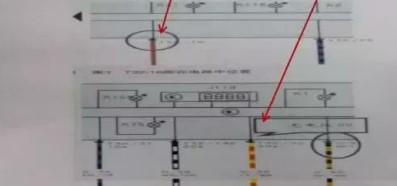

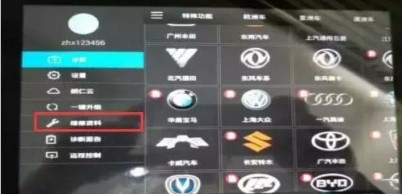

用PS90解碼器中的維修資料查看線路圖，發現儀表線束有一個A167的接點，解開線束后發現儀表線束端腳T32/32在此接點處斷開，把線束重新連接，并用熱縮管處理好，啟動車輛后驗證一切正常，故障排除完畢。
總結
此車故障難點在于，線束排線一般在儀表臺內，查找線束比較困難，而且此車行駛公里數較少，一般線束不容易出問題，了解儀表的供電、電路和線路圖有助于更加準確的找到故障點。
