故障診斷：
打開發動機艙，發現冷卻液明顯從副水壺流出痕跡，如圖 161所示，即表明水溫高或者冷卻水道氣冷卻系統循環不良。查看副水壺，冷卻液已經空了，加滿清水后，啟動發動機，過了 10 多分鐘，觀察發動機，暫時沒有漏水現象。
但是看儀表上的水溫表，根本沒有起來，用手摸上水管，發現很熱，摸下水管，也熱，用手就感覺出溫度與實際有明顯差別。進發動機數據流，發現發動機 ECU 接收到的水溫為 45℃，而用溫度計直接量取上水管外面的溫度，為 66.7℃，如圖 162 所示，相差 20℃左右，加上橡膠內外溫差，估計實際溫度相差 24℃。當發動機接收到溫度為 67℃時候，外面量到的溫度為84℃，意味著發動機接收到了不正確的水溫。很明顯，實際水溫達到風扇運轉的時候，發動機ECU 接收到的水溫信息沒有達到冷卻風扇驅動的值，故而發動機 ECU 沒有指示風扇工作，里面水壓太高，水從副水壺那里噴出了，這是一個主要的原因。
問題是找到了，但是如何找一個正確的水溫傳感器換上去呢？首先我們要知道這款車風扇低速轉及高速轉的時候水溫傳感器的阻值和溫度，為此我們把如圖 164 所示的變阻器接入原來水溫傳感器的插頭（替代水溫傳感器），在發動機運轉的情況下慢慢滑動變阻器，結果發現，風扇低速轉的時候，發動機 ECU 接收到的溫度數據為 96℃，測量當時滑動變阻器的阻值為211Ω；風扇高速轉的時候，發動機ECU 接收到的溫度數據為 100℃，測量當時滑動變阻器的阻值為 178Ω。

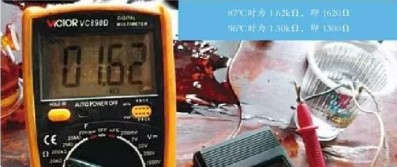

有了這兩個數據，我們就可以用來檢測新的水溫傳感器的阻值。如果十分接近那是最好的了，如果確定不行，那找一個阻值在 96℃的時候接近 211Ω的電阻也基本能夠解決問題。如果確實找不到合適的電阻，小了，可以串聯電阻，大了，可以并聯電阻。并聯多大的電阻呢，以本車的原來電阻為例，96℃時電阻為 1.30kΩ（如圖 165所示），如果在 96℃時要并聯多少歐姆的電阻呢？
我們假設需要并聯一個固定電阻（不隨溫度變化的電阻）為β，則根據歐姆定律，有1/1300+1/β=1/211，得出β=251.9Ω，我們可以并聯一個 250Ω左右的電阻，即可以達到所需的效果。如果并聯了這樣的一個電阻，在冬天的時候，水溫表開始時顯示會有些問題（初始水溫高，可能冷車有點難打火，以及水溫上來之前加速動力有點問題——混合氣?。歉腿私忉屒宄売?，問題解決。
故障排除：

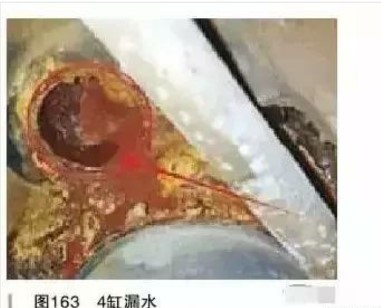

更換正確的水溫傳感器，更換漏水的缸體后故障解決。
