案例1：現代途勝加速不暢，有時還突然熄火
故障現象：
一輛北京現代途勝汽車，配置2.7L發動機。該車偶爾出現加速不暢的情況，有時還出現突然熄火的現象，并有一定的規律，每次等紅燈或者正常行駛中松開加速踏板后出現的次數較多。熄火后如果立即啟動，發動機則很難著車，非要啟動幾次或者把加速踏板輕輕踩一下，才可以順利啟動。
故障診斷：
詢問車主得知，該車更換過怠速控制閥，清洗過節氣門，每次檢修后當時感覺癥狀好像消失了，但沒過多久又會出現同樣的問題，故障始終無法徹底解決。

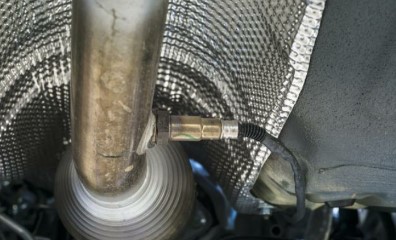

首先用診斷儀對發動機系統進行了檢測，讀取故障碼為P0170，表示燃油修正（混合比）不良；P0150，表示氧傳感器信號卡滯在混合氣濃的狀態（1排/傳感器1）；P0123，表示節氣門/踏板位置傳感器電路信號電壓高。這3個故障碼都表示混合氣過濃和節門位置傳感器信號過高。
用診斷儀清除車輛的故障碼后，連接好診斷儀，進入發動機的數據流檢測中，鎖定了幾個關鍵的數據流進行實時觀察，分別是怠速控制閥占空比、節氣門位置開度、節氣門位置傳感器電壓、發動機目標轉速及實際轉速、凈化控制閥占空比、氧傳感器電壓、空氣流量傳感器進氣量。一路行駛中，除了感覺加速不暢外，車輛并沒有熄火，觀察的幾個數據流也沒有發現異常，車輛并沒有熄火，怠速控制閥占空比、節氣門開度、電壓隨著車輛的加速踏板開度的加大而變化，凈化控制閥占空比沒有異常，氧傳感器的電壓在0.1~0.9V之間快速變化。
通過反復刻意停車、加速、松開加速踏板，果然沒有多久，鎖定的幾個關鍵數據流出現了異常。在一次急加速后，駕駛?cè)说哪_已經徹底離開了加速踏板，車輛處于滑行階段，但數據流中節氣門位置開度一直顯示為34°不動，節氣門位置傳感器電壓為1.7V，氧傳感器壓在0.6~0.8V之間緩慢跳動。最后在車輛幾乎停穩不動的時候，節氣門本來已經關閉，空氣是通過旁通氣道怠速控制閥進入進氣道的，車輛實際應該是在怠速下工作了，但數據流顯示節氣門開度為23.9°，給ECM的信號電壓為1.3V，幾乎達到了全開的1/3。即使這是控制單元對節氣門松開加速踏板后的緩沖控制，但車輛現在已經穩定在怠速狀態下，而且ECM給執行器的控制信號也是按怠速工況執行的。此時噴油器脈寬為15ms，這個噴油脈寬很不正常，因?yàn)榈∷傧聡娪兔}寬為2.5~6ms。進氣不夠，噴油過多，混合氣過濃，車輛當然會熄火了。果然沒一會兒，車輛自然熄火。
在不踩加速踏板的情況下啟動車輛，幾次都失敗了，輕踩加速踏板，發動機順利啟動。很明顯這是節氣門位置傳感器故障引起的。
故障排除：
更換節氣門位置傳感器后，進行路試，故障排除。
維修總結：
該車故障原因是節氣門位置傳感器損壞。由于它在車輛怠速工況下給ECM一個幾乎中等負荷的錯誤信號，使發動機燃燒室混合氣過濃，火花塞短路，最終導致車輛熄火。啟動時如果輕輕踩加速踏板，節氣門打開后，混合氣被稀釋?zhuān)跃腿菀讍?dòng)了。
