檢查分析：維修人員接車后確認故障現象，掛入倒擋，停車輔助系統蜂鳴器常響，多媒體屏幕不顯示輔助系統監測前后障礙物的模擬畫面。清潔雷達傳感器表面，無效。用診斷儀讀取停車輔助系統的故障碼，顯示故障為“右前中央停車輔助傳感器斷路／對地短路，靜態”（圖1）。用手觸摸各個停車輔助傳感器，發現除了右前中央停車輔助傳感器沒有振動感外，其他傳感器全部正常?；九懦＼囕o助系統控制單元故障的可能。

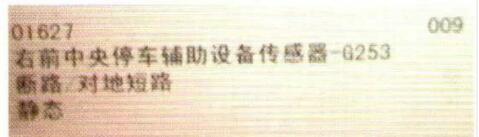

圖1 讀取到的故障碼
根據故障碼的提示，進一步懷疑有可能是右前中央停車輔助傳感器本身或線路存在問題。根據右前中央停車輔助傳感器的電路圖（圖2），檢查傳感器G253至停車輔助系統控制單元J446之間的線路。檢查時發現，傳感器的T3ba/2端子至J446的T12a/7端子之間線路有時出現斷路，有時還會出現對地短路的情況。拆開前保險杠發現，傳感器該段線路的絕緣層已經磨損，露出金屬電線。

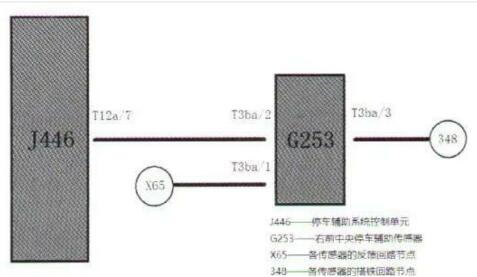

圖2 右前中央停車輔助傳感器電路示意圖
故障排除：修復線束，故障排除。
